Réalisation de cuves et d’une plateforme de maintenance en atelier existant


  • Objectif

Proposer une conception sur mesure d’une cuve d’acide respectant les normes de sécurité et adaptée aux contraintes du client

  • Catégorie Industriel / Rétrofit

  • Durée 3 semaines
  • Coût 6 000 €
  • Logiciel SolidWorks

A la demande du client, nous sommes intervenus dans une station de traitement des eaux, où les cuves PEHD en place devaient être remplacées pour augmenter la capacité de stockage. Lors de la première visite, plusieurs contraintes ont été identifiées : un encombrement important dans l’atelier, une charpente encombrante, et une hauteur limitée sous plafond.

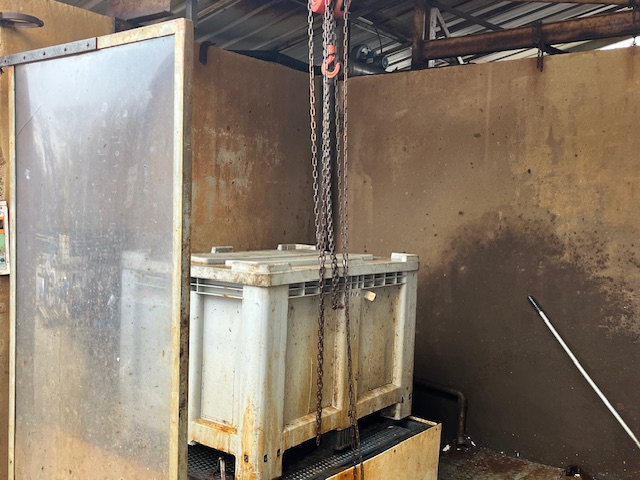

Le client utilisait un bac de décapage à l’acide chlorhydrique (33 %) posé sur un bac de rétention avec un palan en surplomb.
Après réception de la demande et des données d’entrée, nous avons commencé par établir des notes de calcul pour définir le débit d’aspiration nécessaire selon la directive machine et les normes de sécurité en vigueur.

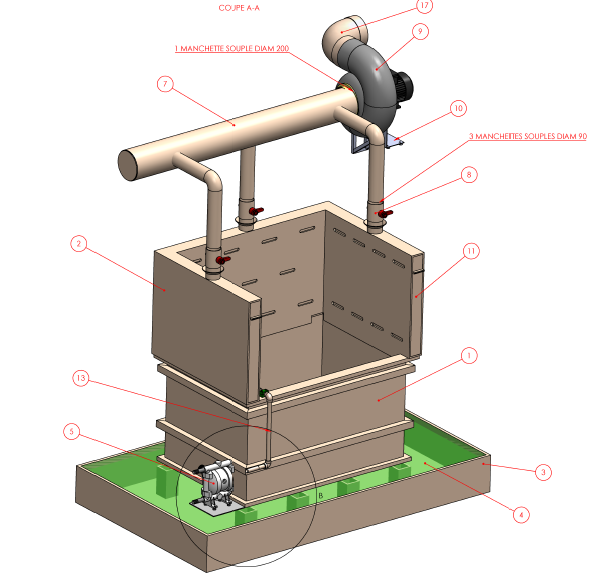

Une fois une solution préliminaire validée, nous avons réalisé une étude 3D complète intégrant l’environnement réel du client (palan et salle existants).
Des améliorations ont été proposées :

  • Trappes de visite pour nettoyage des capteurs
  • Caillebotis en composite (anticorrosion)
  • Support ventilateur en composite
  • Coussinets antivibratoires sous les pompes pneumatiques pour protéger la tuyauterie

Ces ajustements ont permis d’améliorer l’ergonomie, la maintenance, et la durabilité de l’installation.

Résultat

La cuve, le capteur de ventilation et le collecteur ont été montés dans les délais prévus. Le client utilise actuellement l’équipement sans souci, et est très satisfait. Aucun SAV n’a été nécessaire à ce jour.
