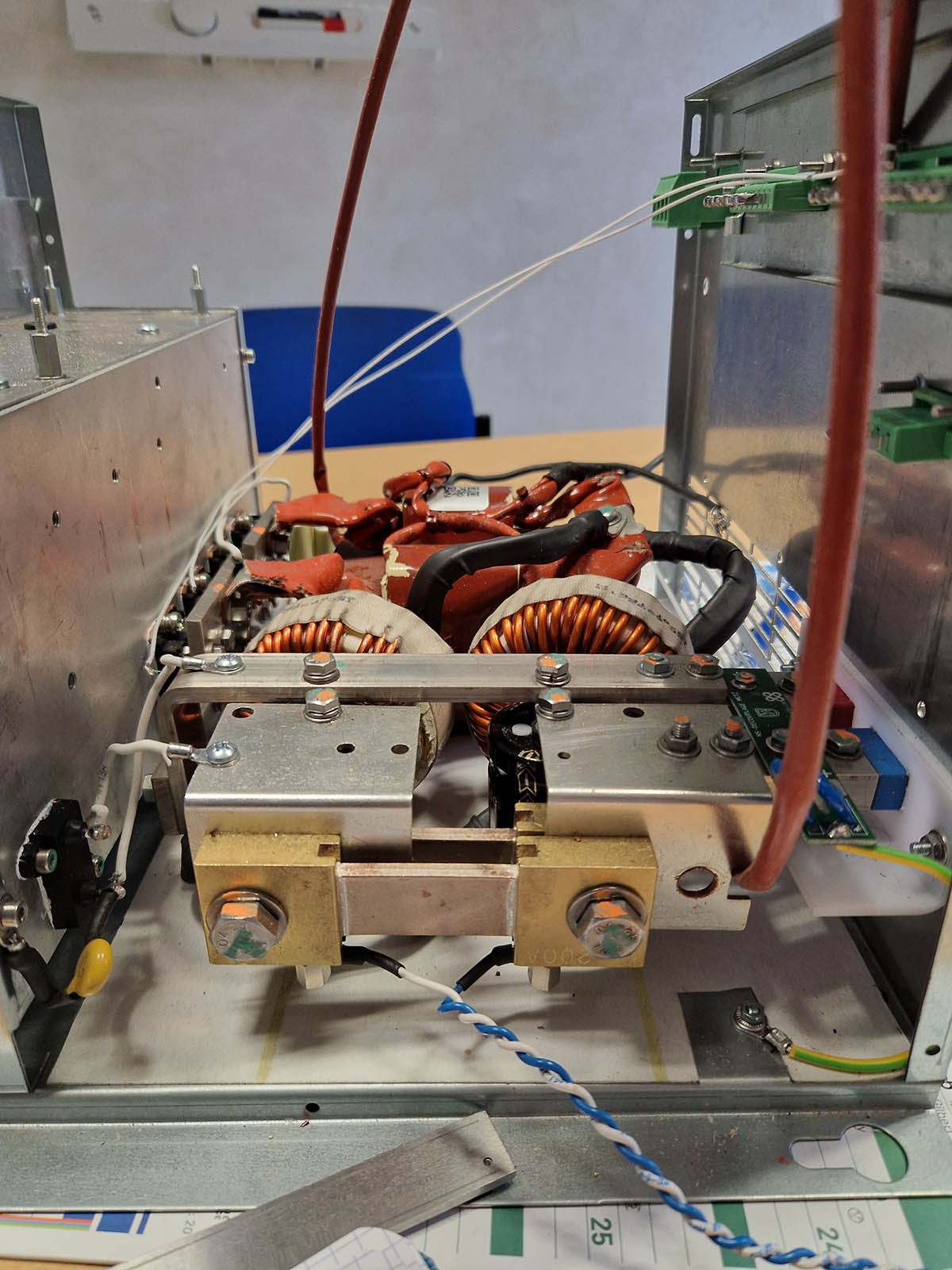

Plans de fabrication pour redresseur cuivre

  • Objectif

À partir d’un prototype validé, établir des plans pour lancement en série

  • Catégorie R&D Optimisation industrielle

  • Durée 2 semaines
  • Coût 2 000 €
  • Logiciel SolidWorks

Dans le cadre d’un appel d’offres en Suisse, le client devait intégrer des chemins de câbles et des équipements de vidéosurveillance dans un tunnel routier existant.
Après une visite sur site, il nous a transmis des relevés manuels, des photos, ainsi que des données partielles d’anciens plans. À partir de ces éléments disparates (PDF, captures Google Maps), nous avons reconstruit un plan de principe en 2D combinant :

  • Vue de dessus
  • Coupes longitudinales
  • Détails de montage

Le cahier des charges imposait un espacement de 90 m entre chaque caméra, avec chevauchement de champ visuel et raccordement sur les niches SOS déjà présentes. Nous avons progressivement intégré l’ensemble des contraintes techniques dans un plan clair, à l’échelle, conforme à la charte graphique du client, incluant :

  • Deux chemins de câbles séparés (puissance / signal)

  • Positionnement précis des caméras

  • Réservations pour futures extensions

Le défi majeur : un délai très serré dû à une urgence client personnelle.
Nous avons réagi immédiatement pour livrer des plans PDF exploitables dans les temps, tout en maintenant un niveau de précision suffisant pour permettre aux entreprises consultées de chiffrer avec fiabilité.

Résultat

Les pièces ont été correctement fabriquées. Un ajustement a été nécessaire après décalage détecté à l’assemblage (3 mm). Deliotec a identifié l’origine du problème (tolérance de tôlerie), corrigé les plans et accompagné la mise à jour pour les futures séries.
